一、基本信息

申请宣布号：CN210694405U

申请号：2019215326312

分类号：H05B3/40(2006.01)I;H05B3/08(2006.01)I

分类：其他类目不包括的电手艺

果真（通告）号：CN210694405U

果真（通告）日：2020-06-05

发明名称：一种刷新后的耐高温电加热管结构

发明人：王付华;王鼎;王爱华;南丁天

申请人：币游国际官网

申请日期：2019-09-16

申请宣布日期：2020-06-05

代理机构：北京君泊知识产权代理有限公司

代理人：王程远

地址：224000江苏省盐都会盐都区盐渎路886号币游国际官网集团

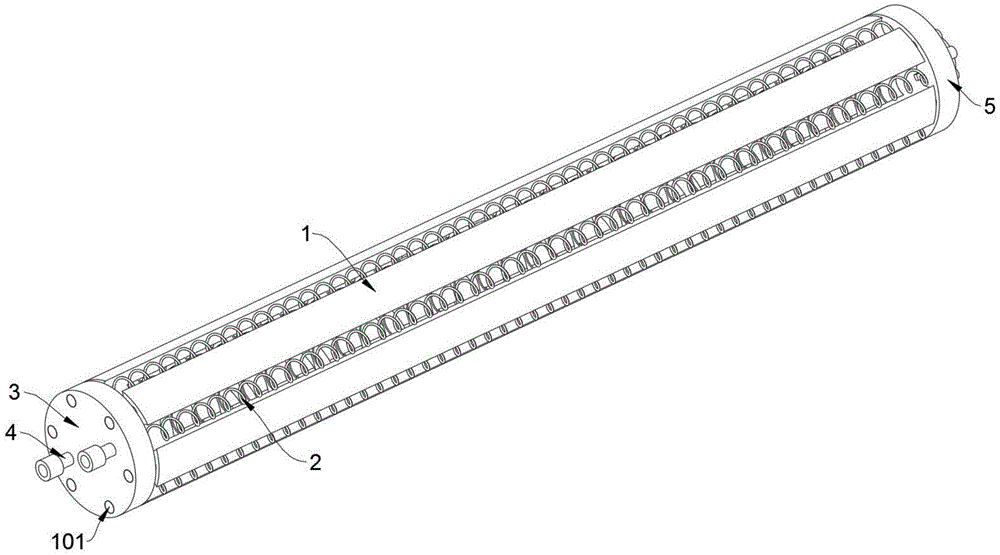

摘要：本适用新型提供一种刷新后的耐高温电加热管结构，包括陶瓷装置筒和中心定位管，所述陶瓷装置筒上呈环形阵列贯串设置有六处装置槽，此六处装置槽的前后两头段为不完全贯串设置，且六处电热丝就内嵌装置于六处装置槽中；所述陶瓷装置筒的前后两头均呈环形阵列支持有六处定位柱，且后端板与前端板就对应套插于此六处定位柱上；所述中心定位管贯串插设于此陶瓷装置筒的中心位置，厥后端牢靠有一处后端板，且后端板上又对称贯串牢靠有两处接电柱，前端板和后端板通过连电环以及两处弧形连电板配合顶压使用能够将六处电热丝压紧定位于陶瓷装置筒上的六处装置槽中。
